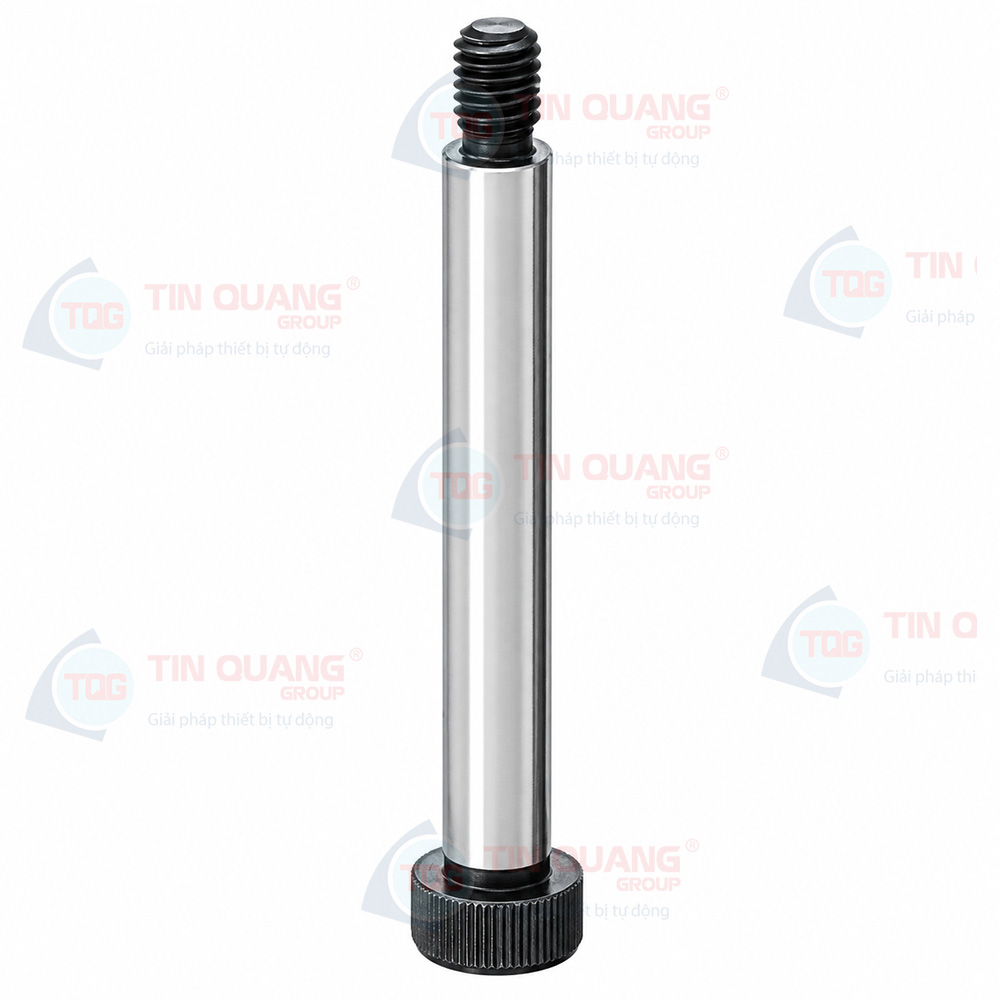

Tổng quan dòng Bulong Đẩy Phôi Khuôn Dập MSB
Bulong đẩy phôi MSB (còn được gọi là bu lông giật, bu lông vai dẫn hướng / Stripper Bolt) là chi tiết cơ khí chính xác không thể thiếu trong kết cấu khuôn dập liên hoàn, khuôn đột dập nguội và các hệ thống đồ gá tự động. Sản phẩm đóng vai trò kép: vừa là trục trượt định cữ hành trình cho tấm gạt phôi (Stripper Plate), vừa đóng vai trò như chốt chặn giữ lò xo khuôn vận hành ổn định qua hàng triệu chu kỳ dập.
Đặc tính kỹ thuật & Ưu điểm vượt trội
- Đầu lục giác chìm thẩm mỹ, gọn gàng: Thiết kế giác chìm giúp lắp âm mặt phẳng vào thân tấm khuôn, tạo lực siết khỏe bằng khóa lục giác mà không làm cản trở hành trình làm việc của khuôn.
- Thân trục mài nhẵn độ chuẩn xác cao: Thân bu lông được gia công tiện mài tỉ mỉ, bề mặt nhẵn bóng giúp tấm trượt di chuyển êm ái, hạn chế tối đa ma sát và chống hiện tượng kẹt dính phôi hoặc xô lệch lò xo.
- Vật liệu tôi cứng chịu lực giật nảy: Được chế tạo từ thép hợp kim chất lượng, trải qua quy trình tôi nhiệt đạt độ cứng tiêu chuẩn, sản phẩm có khả năng kháng biến dạng, chống mòn thân và không gãy chân ren trước các lực va đập lặp đi lặp lại.
- Gờ vai định cữ hành trình chuẩn: Đoạn gờ tiếp giáp giữa phần thân mài và chân ren tạo điểm tỳ khóa chết vị trí, cố định khoảng mở và hành trình đẩy phôi chính xác theo bản vẽ khuôn.
Bảng tra cứu quy cách các biến thể MSB
Dưới đây là các kích thước tiêu chuẩn phổ biến đang được gia công và cung ứng trực tiếp tại xưởng:
- MSB 8-40: Đường kính thân dẫn hướng Ø8mm | Chiều dài thân 40mm | Ren bắt M6
- MSB 10-30: Đường kính thân dẫn hướng Ø10mm | Chiều dài thân 30mm | Ren bắt M8
- MSB 10-40: Đường kính thân dẫn hướng Ø10mm | Chiều dài thân 40mm | Ren bắt M8
- MSB 10-50: Đường kính thân dẫn hướng Ø10mm | Chiều dài thân 50mm | Ren bắt M8
- MSB 13-40: Đường kính thân dẫn hướng Ø13mm | Chiều dài thân 40mm | Ren bắt M10
- MSB 13-50: Đường kính thân dẫn hướng Ø13mm | Chiều dài thân 50mm | Ren bắt M10
Ứng dụng thực tế
- Cụm tấm gạt phôi khuôn dập: Định hướng chuyển động tịnh tiến cho tấm stripper plate sau mỗi nhát dập cắt kim loại.
- Trục dẫn hướng lò xo khuôn mẫu: Lồng vào trong lòng lò xo khuôn dập (lò xo khuôn màu vàng, xanh, đỏ…) để giữ thẳng hướng ép, chống vặn xoắn lò xo.
- Đồ gá & Máy tự động hóa: Dùng làm chốt chặn hành trình (Stopper bolt), trục xoay bản lề, hoặc cơ cấu trượt dẫn hướng chính xác cho chi tiết máy.
* Xưởng nhận gia công quy cách theo bản vẽ riêng, dung sai kỹ thuật đặc thù và xử lý nhiệt luyện theo đơn đặt hàng số lượng lớn của xưởng khuôn mẫu và nhà máy cơ khí. Vui lòng liên hệ trực tiếp để nhận báo giá xuất xưởng tốt nhất.
